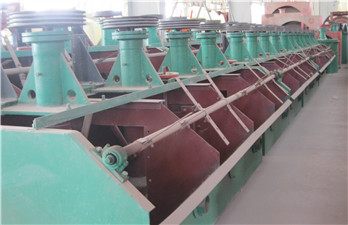

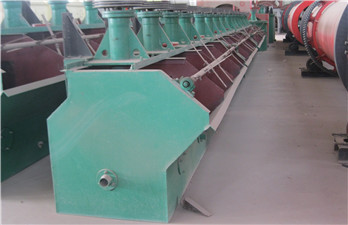

浮选机

【进料粒度】:详情可咨询在线经理

【出料粒度】:详情咨询客户经理

【生产能力】:0.05-20t/h

【应用领域】:浮选机适用于有色黑色金属的选别,还可用于非金属如:煤萤石、滑石的选别。该机由电动机三角带传动带动叶轮旋转。产生离心作用形成负压。一方面吸入充足的空气与矿浆混合。一方面搅拌矿浆与药物混合。同时细化泡沫,使矿物粘合泡沫之上,浮到矿浆面再形成矿化泡沫。

【适用物料】:

24小时咨询热线:19937101566

性能特点


SF浮选机性能特点
煤泥和药剂在预处理器中充分混合后自流给入浮选机的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。

在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。
槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。

工作原理


浮选机的工作原理:
矿浆和药剂充分混合后给入浮选机的第一室的槽底下,叶轮旋转后,在轮腔中形成负压,使得槽底下和槽中的矿浆分别由叶轮的下吸口和上吸口进入混合区,也使得空气沿导气套筒进入混合区,矿浆、空气和药剂在这里混合。
在叶轮离心力的作用下,混合后的矿浆进入矿化区,空气形成气泡并被粉碎,与煤粒充分接触,形成矿化气泡,在定子和紊流板的作用下,均匀地分布于槽体截面,并且向上移动进入分离区,富集形成泡沫层,由刮泡机构排出,形成精煤泡沫。
槽底上面未被矿化的煤粒会通过循环孔和上吸口再一次混合、矿化和分离。槽底下未被叶轮吸入的部分矿浆,通过埋没在矿浆中的中矿箱进入第二室的槽底下,完成第一室的全部过程后,进入第三室,浮选机如此周而复始,矿浆通过最后一室后进入尾矿箱排出最终尾矿。

技术参数


XJ型浮选机技术参数:

类别

型号

有效容量(m³) 生产能力
(t/h)
叶轮 刮板 搅拌功率
(kw)

槽体尺寸(mm)
单槽重量(kg)
直径(mm) 转速  (r/min) 转速 (r/min) 功率(kw)
XJ型浮选机 XJ-0.13(1A) 0.13 0.05-0.16 200 593 17.5 0.55 1.5 500×500×550 320
XJ-0.23(2A) 0.23 0.12-0.28 250 504 17.5 0.55 2.2 600×600×650 390
XJ-0.35(3A) 0.35 0.18-0.4 300 483 17.5 0.55 3.0 700×700×710 430
XJ-0.62(4A) 0.62 0.3-0.9 350 400 16 1.1 3.0 900×820×850 860
XJ-1.1(5A) 1.1 0.6-1.6 500 330 16 1.1 5.5 1100×1000×1000 1390
XJ-2.8(6A) 2.8 1.5-3.5 600 280 16 1.1 11 1750×1600×1100 2430
XJ-5.8(7A) 5.8 5.0-7.0 750 240 16 1.5 22 2200×2200×1200 3533

XJZ型浮选机技术参数:
类别

型号

有效容量(m³) 生产能力
(t/h)
叶轮Impeller 刮板Scraper 搅拌功率
(kw)

槽体尺寸(mm)
单槽重量(kg)
直径(mm) 转速  (r/min) 转速 (r/min) 功率(kw)
XJZ型浮选机 XJZ-0.35 0.35 0.18-0.4 300/180 470/670 17.5 0.55 1.5 700×700×700 450
XJZ-0.62 0.62 0.3-0.9 350/200 400/580 16 0.55 3.0 900×900×50 870
ZJZ-1.1 1.1 0.6-1.6 500/280 330/485 16 1.1 5.5 1100×1100×1000 1500
ZJZ-2.8 2.8 1.5-3.5 600/350 280/360 16 1.1 11 1750×1600×1100 2603

SF型浮选机:
类别

型号

有效容量(m³) 生产能力
(t/h)
叶轮 刮板 搅拌功率
(kw)

槽体尺寸(mm)
单槽重量(kg)
直径(mm) 转速  (r/min) 转速 (r/min) 功率(kw)
SF型悬浮机 SF-0.37 0.37 0.2-0.4 300 352 17 1.1 1.5 700×700×750 486
SF-0.7 0.7 0.3-0.9 350 400 16 1.1 3.0 820×900×920 805
SF-1.2 1.2 0.6-1.2 450 312 16 1.1 5.5 1100×1100×1100 1373
SF-2.8 2.8 1.0-3.0 550 268 16 1.1 11 1700×1600×1150 2138
SF-4 4 2.0-4.0 650 268 16 1.5 15 1850×2050×1200 2583
SF-8 8 4.0-8.0 760 191 16 1.5 30 2200×2900×1700 4129
SF-10 10 5.0-10 760 191 16 1.5 30 2200×2900×1700 4486
SF-20 20 5.0-20 760 191 16 1.5 30 2850×3800×2000 9828

JJF型浮选机:
类别

型号

有效容量(m³) 生产能力
(t/h)
叶轮 刮板 搅拌功率
(kw)

槽体尺寸(mm)
单槽重量(kg)
直径(mm) 转速  (r/min) 转速 (r/min) 功率(kw)
JJF型浮选机 JJF-1 1 0.3-1.0 280 443 18 1.1 7.5 820×900×950 1370
JJF-2 2 0.5-2.0 280 443 18 1.1 7.5 1100×1100×1100 1800
JJF-3 3 1.0-3.0 350 360 16 1.5 11 1700×1600×1150 2100
JJF-4 4 2.0-4.0 410 365 16 1.5 11 1600×2150×1250 2350
JF-8 8 4.0-8.0 540 233 16 1.5 22 2200×2900×1400 4500
JJF-10 10 5.0-10 540 233 16 1.5 22 2200×2900×1700 4820
JF-16 16 5.0-16 700 180 16 1.5 37 2850×3800×1700 9760
JJF-20 20 5.0-20 700 180 16 1.5 37 2850×3800×2000 10500
