颚式破碎机的结构和工作原理

发布时间：2014-08-06 10:01

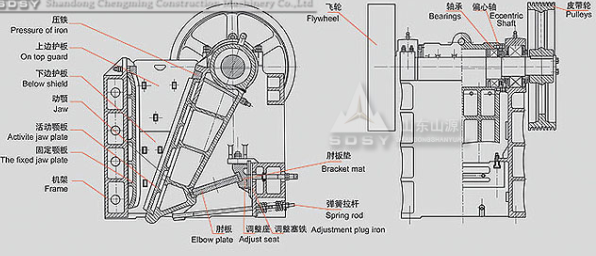

      鄂式破石机结构图解

　　鄂式破石机也通常称为鄂式破碎机、颚式破碎机、老虎嘴破碎机等，在石子生产线、制砂生产线、各类选矿生产线中使用十分广泛。而且通常作为生产线的首破设备，处理大块、高硬度的物料。 鄂式破石机的广泛应用得益于其优异的性能，虽然它所在的工作环境非常恶劣，但其各项性能却十分突出。 鄂式破石机总体结构和工作原理简单，而且在工作过程中表现出很好的稳定性。鄂破机主要包括壳体、鄂头以及其他部件。

　　1、壳体(机架)，鄂式破石机壳体有铸造和焊接两类，它们在结构上略有不同。目前破碎机市场中，铸造壳体主要用于中小型鄂破机和细碎鄂破机的生产，大型鄂式破石机通常采用焊接壳体，不仅可以减少生产能耗，还能有效把控设备质量，而且在设备后期的使用过程中易于维修。

　　2、鄂头，也就是动鄂头，它是鄂式破石机工作的主要运动部位

　　3、主轴，也就是偏心轴，它是鄂式破石机的重要组成部分，偏心轴的转动也是鄂破机动鄂头产生简摆运动的直接原因。

　　4、轴承，轴承是给类机械中的重要零部件，尤其是在矿山机械行业，轴承的质量好坏直接关系到整机设备的使用寿命，山东山源鄂式破石机配用了四个调心滚子轴承，靠近中间部位的两个轴承直接与动鄂头接触，并提供鄂头运动的推动力，靠近两端的轴承置于壳体上的轴承座上，提供主轴的旋转。

　　5、皮带轮、平轮，皮带轮也被成为槽轮、带轮等，平轮也叫做飞轮，起到配种作用，也可以用皮带轮用作飞轮，但两种轮在生产成本上有所不同。为提高两个轮在工作过程中的旋转惯性，可以进行市场的配种处理。

　　由鄂头、主轴、轴承、带轮、飞轮组装之后就可以得到动鄂头的总成，与壳体形成鄂式破碎机的两大主部件。

　　6、鄂板，也叫做牙板、齿板、槽板等，它是鄂式破石机进行物料破碎的直接部件，通常采用高锰钢耐磨材质生产。中小型鄂破机通常配用单块的动定鄂板，而大型鄂式破石机一般需要两块或者三块鄂板进行拼合，这样不仅可以降低大块鄂板的制造难度，而且在后期生产过程中可以充分使用每一块鄂板。

　　7、边护板，它位于破碎腔两侧，起到保护壳体的作用，在磨损严重时可以很方便的更换，除了型号较小的鄂破机外，护板一般都是多块拼合的。 鄂板和护板都是位于鄂式破碎机破碎腔内的主要耐磨易损件，在设备生产使用过程中会对物料直接受力，所以它们的耐磨性能直接关系到设备的使用寿命，国内各大破碎机生产厂家也都十分注重矿山耐磨材料的研发和生产。 8、肘板、它是鄂式破碎机的保险装置，也是鄂头的下部支撑部件，对设备的工作有着重要的作用。 9、调整座，它通过肘板垫提供给肘板支撑力，同时调整座可以通过增减调整垫片来调整设备的出料口大小。

　　肘板的使用自鄂式破碎机发明至今已有很长时间的历史，目前国内破碎机行业已有部分企业引进的国内新的的液压技术，取代肘板和调整座，通过液压系统来处理不可破碎的物料，起到保护作用，在出料调节方面也更加灵活方便。 10、拉杆、弹簧，这两个小零件占总设备重量的比例非常小，但是其作用却非常大，它们的结合是动鄂头能够灵活简摆的重要基础。 11、压块铁，它只在铸造壳体的鄂破中使用，主要作用是固定动鄂板和定鄂板，在焊接壳体的鄂式破碎机的通常使用高强度螺栓进行鄂板固定，无需压块铁。

鄂式破碎机工作原理图
