反击式破碎机的结构

发布时间：2014-08-01 09:25

　　　反击锤式破碎机主要由锤头转子和机壳两部分组成的。包括传动轴，转子，击打锤，半圆上护板，下筛板，进料口，反击板组成的。 反击锤式破碎机锤头转子主要是由锤头，转轴，转盘，皮带轮，飞轮，轴承座等零部件组成。反击锤式碎石机机壳主要是由进料斗，上部机壳，下部机壳，活动机壳组成。

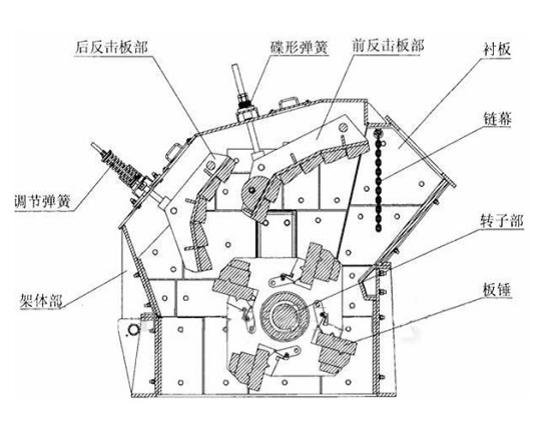

　　图1-1 反击式破碎机

　　主要零部件

　　一、 反击板

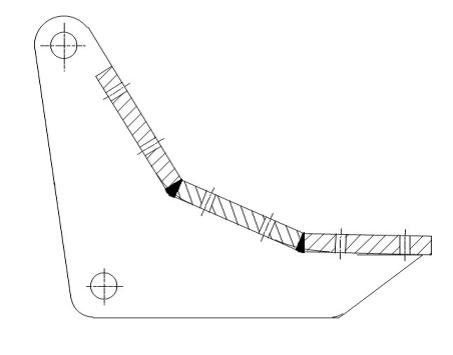

　　图1-2 反击板


　　反击板的作用是承受被板锤击出物料在其上冲击破碎，并将破碎后的物料重新弹回破碎区，再次进行破碎。反击板的形状和结构对破碎效率影响很大。

　　二、调整装置

　　反击破的反击板调整系统同时兼作整机的过载保护装置，当异物(如铁块等)或不可破碎物块进入破碎机后，反击板可以自动回退弹起，让异物通过破碎机，防止异物(如铁块等)或不可破碎物块对设备产生损害。

　　三、转子

　　反击式破碎机的转子结构形式有整体式、组合式和焊接式三种。




　　图1-3  反击式破碎机转子


　　1— 端盖 2—轴 3—螺栓护套 4—帐套 5—螺栓 6—轴端盖

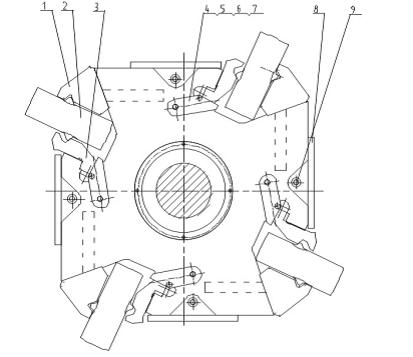

　　图1-4 反击式破碎机转子


　　1—转子垫 2—板锤 3—压紧块 4—螺钉 5—垫圈 6—销轴 7—锁紧块 8—防护垫 9—槽轮

　　四、箱体

　　反击式破碎机机架部分为三分体结构，用铁板和型钢焊接而成，在机体内壁装有钢板制成的衬板。机体的前、后、左、右都设置小门，以便于检修和更换易磨损件。

　　五、板锤

　　反击式破碎机的板锤都是固定在转子上，它是破碎机的重要零件，要求安装牢固，便于更换，并用抗冲击性能良好的材料制造。

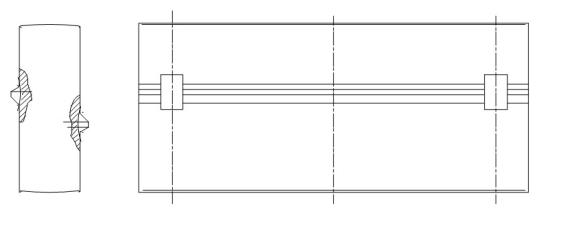

　　图1-5  板锤


　　六、驱动装置

　　反击式破碎机的驱动系统采用电动机+V型皮带+破碎机的方式，能有效改善电机启动性能，使电机能平稳启动运行。皮带传动方式可起到双重的过载保护的功能，驱动系统所要求的电机功率低，大大降低运行成本。
